Настройка BGP на cisco

Опубликовано 11/08/2014 автором Eugen

Как то увлекся я оборудованием безопасности (ASA, IPS/IDS) и совсем забыл, что не закончил обзор настроек протоколов маршрутизации на оборудовании cisco :). Остановились мы в прошлый раз на протоколе OSPF (часть 1 и часть 2). Сегодня, я решил исправить это и предлагаю рассмотреть протокол динамической маршрутизации – BGP (Border Gateway Protocol). Хоть он и используется, в основном, в интернете, но обойтись без него в корпоративных сетях (в большей степени на границе) иногда не получается. Конечно, рассматривать его мы будем не со всех сторон, но основные настройки обязательно посмотрим.
Итак, кто заинтересовался, добро пожаловать под кат…

Не хочу вас загружать теорией. Её с легкостью можно найти на просторах интернета :). Если по ходу повествования нужны будут пояснения, то, конечно, я их сделаю.
Предлагаю сегодня рассмотреть основные принципы работы BGP. Затронуть, так же, основные настройки для организации связи, рассмотреть различные способы добавления сетей в BGP и что-нибудь еще :).
Основывается BGP на так называемых автономных системах (AS – Autonomous System). Условно говоря, каждая группа сетевых устройств, принадлежащая к той или иной организации, помещается в свою уникальную автономную систему, внутри которой используется Interior BGP (внутренний BGP, IBGP) для обмена маршрутной информацией между роутерами. Для обмена маршрутной информацией между автономными системами используется External BGP (внешний BGP, EBGP).

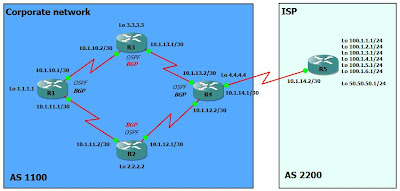

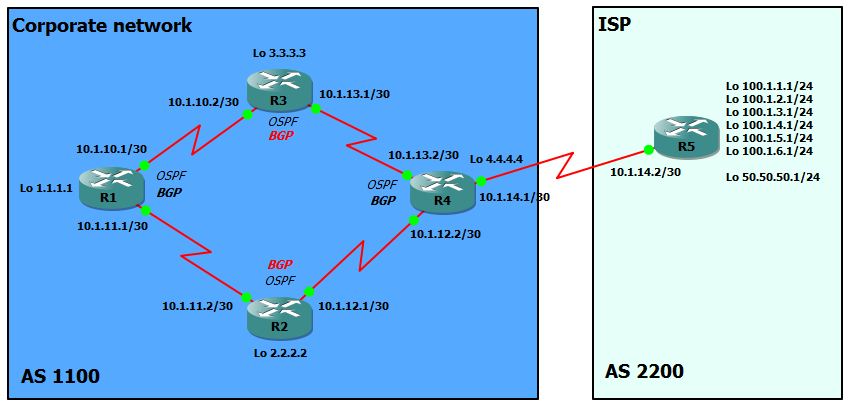

Для лучшего понимания процесса соберем следующую схему:


Небольшая легенда. Существует корпоративная сеть, в которой есть 4-ре роутера. Для сетевой доступности между ними настроен протокол OSPF. Они относятся к автономной системе BGP AS 1100. Существует сеть провайдера ISP. В ней находится роутер R5 и относится она к автономной системе BGP AS 2200. Необходимо настроить связь по протоколу BGP между корпоративной сетью и провайдером. Причем, внутри корпоративной сети необходимо настроить соседство BGP между R1 и R4, которые не имеют непосредственной связи друг с другом (запускать BGP на R2 и R3 тоже будем, но позже).
Успешным завершением конфигурации будем считать наличие маршрутов на роутере R1 к loopback интерфейсам роутера R5, полученным по протоколу BGP и успешное выполнение команды ping на эти адреса.
Я буду показывать конфигурацию частями с пояснениями, но в конце покажу полную конфигурацию роутеров для ориентировки.
Начнем с роутера R5. Заходим на него:

  • R5>en
    R5#conf t
    R5(config)#hostname R5
    R5(config)#interface loopback 1
    R5(config-if)#ip address 100.1.1.1 255.255.255.0
    R5(config-if)#exit
    R5(config)#interface loopback 2
    R5(config-if)#ip address 100.1.2.1 255.255.255.0
    R5(config-if)#exit
    R5(config)#interface loopback 3
    R5(config-if)#ip address 100.1.3.1 255.255.255.0
    R5(config-if)#exit
    R5(config)#interface loopback 4
    R5(config-if)#ip address 100.1.4.1 255.255.255.0
    R5(config-if)#exit/br> R5(config-if)#interface loopback 5
    R5(config-if)#ip address 100.1.5.1 255.255.255.0
    R5(config-if)#exit
    R5(config)#interface loopback 6
    R5(config-if)#ip address 100.1.6.1 255.255.255.0
    R5(config-if)#exit
    R5(config)#interface loopback 7
    R5(config-if)#ip address 50.50.50.1 255.255.255.0
    R5(config-if)#exit
    R5(config)#interface serial 0/2
    R5(config-if)#ip address 10.1.14.2 255.255.255.252
    R5(config-if)#no shutdown
    R5(config-if)#exit
    R5(config)#router bgp 2200 – включаем процесс BGP на роутере для автономной системы AS 2200. Роутер может работать только в одной AS
    R5(config-router)#neighbor 10.1.14.1 remote-as 1100 – прописываем «соседа» вручную. Указываем IP – адрес и автономную систему, в которой находится «сосед»
    R5(config-router)#exit
    R5(config)#exit
    R5#wr

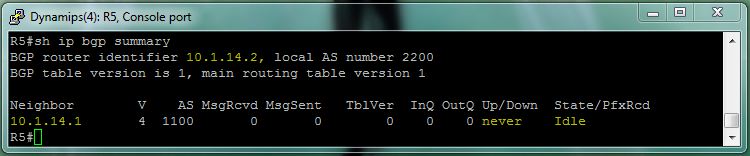

Остановимся ненадолго и посмотрим, что у нас получилось на данный момент:


Видно, что процесс BGP запущен и «сосед» присутствует, но пока не отвечает, так как не настроен. В отличие от других протоколов динамической маршрутизации, «соседство» в BGP необходимо настраивать вручную. Так что, если вы будете его настраивать с поставщиком услуг (ISP), то необходимо взаимодействие с обеих сторон.
Продолжим и теперь зайдем на роутер R4:

  • R4>en
    R4#conf t
    R4(config)#hostname R4
    R4(config)#int loopback 4
    R4(config-if)#ip address 4.4.4.4 255.255.255.255
    R4(config-if)#exit
    R4(config)#int serial 0/0
    R4(config-if)#ip address 10.1.12.2 255.255.255.252
    R4(config-if)#no shutdown
    R4(config-if)#exit
    R4(config)#int serial 0/1
    R4(config-if)#ip address 10.1.13.2 255.255.255.252
    R4(config-if)#no shutdown
    R4(config-if)#exit
    R4(config)#int serial 0/2
    R4(config-if)#ip address 10.1.14.1 255.255.255.252
    R4(config-if)#no shutdown
    R4(config-if)#exit
    R4(config)#router bgp 1100
    R4(config-router)#neighbor 10.1.14.2 remote-as 2200
    R4#wr
    R4#
    *Mar 1 00:11:21.411: %BGP-5-ADJCHANGE: neighbor 10.1.14.2 Up – «соседство» установилось R4#

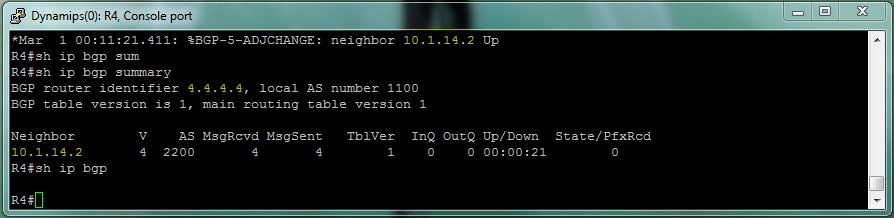

Остановимся снова и посмотрим, что у нас получилось на роутере R4:


Видно, что «соседство» EBGP между AS 1100 и AS 2200 установилось. Но таблица маршрутизации BGP пуста. Это мы настроим немного позднее.
Сейчас я предлагаю настроить связь между роутерами корпоративной сети и установить «соседство» IBGP между роутером R1 и R4. Возвращаемся на роутер R4 и продолжаем настройку:

  • R4(config)#router bgp 1100
    R4(config-router)#neighbor 1.1.1.1 remote-as 1100 – добавляем второе «соседство». В этот раз прописываем ту же автономную систему, в которой находится R4 и IP — адрес loopback интерфейса R1. Тем самым настраивается соединение IBGP

Поясню, зачем в этот раз мы взяли loopback интерфейс роутера R1. Дело в том, что если взглянуть на схему, то видно, что у нас есть избыточность в соединениях. Другими словами, можно организовать взаимодействие между роутерами R1 и R4 через несколько интерфейсов по отказоустойчивой схеме. Следовательно, какой интерфейс выбрать? Выберем один интерфейс, а он, допустим, выйдет из строя и тогда IBGP «соседство» остановится, выберем другой – может произойти то же самое. Два интерфейса нельзя выбрать. Тут и приходит на помощь использование loopback интерфейса.

  • R4(config-router)#neighbor 1.1.1.1 update-source loopback 4 – указываем какой интерфейс (IP – адрес) будет выступать в качестве источника обновлений таблицы маршрутизации для R1

Сделаю немного пояснений. Если этого не сделать (смотри команду), то при отправке обновлений маршрутной информации роутеру R1, роутер R4 подставит в качестве source address один из своих физических интерфейсов (10.1.13.2 или 10.1.12.2). Но роутер R1 будет «дружить» с R4 по адресу loopback интерфейса 4.4.4.4 (далее мы это настроим) и, следовательно, он их просто не примет из-за того, что он не знает «соседа» с такими адресами.

  • R4(config-router)#exit
    R4(config)#router ospf 1 – включаем OSPF для внутренней связи между роутерами
    R4(config-router)#network 4.4.4.4 0.0.0.0 area 0
    R4(config-router)#network 10.1.12.2 0.0.0.3 area 0
    R4(config-router)#network 10.1.13.2 0.0.0.3 area 0
    R4#wr
    Building configuration…
    R4#

Переходим на роутер R2:

  • R2>en
    R2#conf t
    R2(config)#hostname R2
    R2(config)#int loopback 2
    R2(config-if)#ip address 2.2.2.2 255.255.255.255
    R2(config-if)#exit
    R2(config)#int serial 0/0
    R2(config-if)#ip address 10.1.12.1 255.255.255.252
    R2(config-if)#no shutdown
    R2(config-if)#exit
    R2(config)#int serial 0/1
    R2(config-if)#ip address 10.1.11.2 255.255.255.252
    R2(config-if)#no shutdown
    R2(config-if)#exit
    R2(config)#router ospf 1
    R2(config-router)#network 10.1.11.2 0.0.0.3 area 0
    R2(config-router)#network 10.1.12.1 0.0.0.3 area 0
    R2(config-router)#network 2.2.2.2 0.0.0.0 area 0
    *Mar 1 00:02:47.187: %OSPF-5-ADJCHG: Process 1, Nbr 4.4.4.4 on Serial0/0 from LOADING to FULL, Loading Done
    R2(config-router)#exit
    R2(config)#exit
    R2#wr
    R2#

Теперь на роутер R3:

  • R3>en
    R3#conf t
    R3(config)#hostname R3
    R3(config)#int loopback 3
    R3(config-if)#ip address 3.3.3.3 255.255.255.255
    R3(config-if)#exit
    R3(config)#interface serial 0/0
    R3(config-if)#ip address 10.1.10.2 255.255.255.252
    R3(config-if)#no shutdown
    R3(config-if)#exit
    R3(config)#interface serial 0/1
    R3(config-if)#ip address 10.1.13.1 255.255.255.252
    R3(config-if)#no shutdown
    R3(config-if)#exit
    R3(config)#router ospf 1
    R3(config-router)#network 10.1.10.2 0.0.0.3 area 0
    R3(config-router)#network 10.1.13.1 0.0.0.3 area 0
    R3(config-router)#network 3.3.3.3 0.0.0.0 area 0
    *Mar 1 00:03:32.783: %OSPF-5-ADJCHG: Process 1, Nbr 4.4.4.4 on Serial0/1 from LOADING to FULL, Loading Done
    R3(config-router)#^Z
    R3#wr
    R3#

Вот мы и добрались до роутера R1:

  • R1>en
    R1#conf t
    R1(config)#hostname R1
    R1(config)#interface loopback 1
    R1(config-if)#ip address 1.1.1.1 255.255.255.255
    R1(config-if)#exit
    R1(config)#interface serial 0/0
    R1(config-if)#ip address 10.1.10.1 255.255.255.252
    R1(config-if)#no shutdown
    R1(config-if)#exit
    R1(config)#interface serial 0/1
    R1(config-if)#ip address 10.1.11.1 255.255.255.252
    R1(config-if)#no shutdown
    R1(config-if)#exit
    R1(config)#router ospf 1
    R1(config-router)#network 10.1.10.1 0.0.0.3 area 0
    R1(config-router)#network 10.1.11.1 0.0.0.3 area 0
    R1(config-router)#network 1.1.1.1 0.0.0.0 area 0
    *Mar 1 00:03:03.503: %OSPF-5-ADJCHG: Process 1, Nbr 3.3.3.3 on Serial0/0 from LOADING to FULL, Loading Done
    *Mar 1 00:03:19.079: %OSPF-5-ADJCHG: Process 1, Nbr 10.1.12.1 on Serial0/1 from LOADING to FULL, Loading Done
    R1(config-router)#exit
    R1(config)#router bgp 1100
    R1(config-router)#neighbor 4.4.4.4 remote-as 1100
    R1(config-router)#neighbor 4.4.4.4 update-source loopback 1
    *Mar 1 00:04:52.143: %BGP-5-ADJCHANGE: neighbor 4.4.4.4 Up
    R1(config-router)#exit
    R1(config)#exit
    R1#wr
    R1#

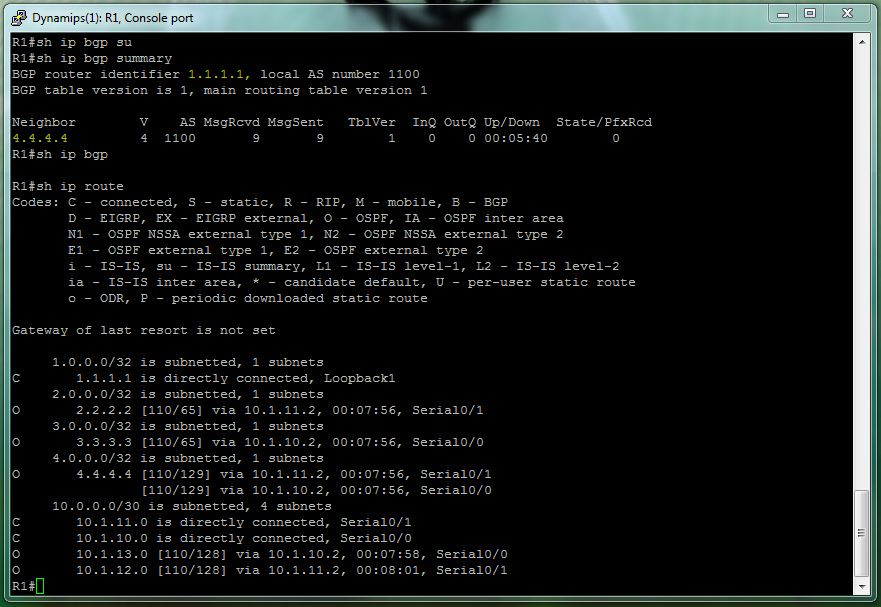

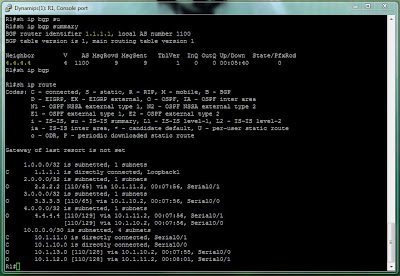

Остановимся в очередной раз и посмотрим, что у нас происходит на роутере R1:

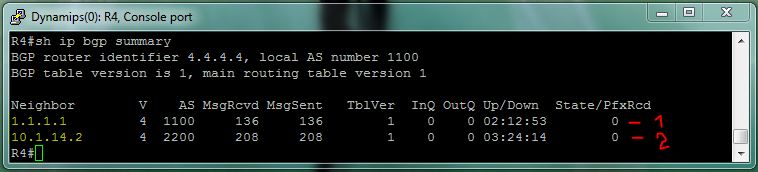

На роутере R4:

    где

  • 1 – роутер R1;
  • 2 – роутер R5.

Все работает. «Соседство» IBGP с R1 и EBGP с R5 установлено, OSPF в корпоративной сети работает. Теперь можно перейти к роутеру R5 и добавить сети, для объявления их в BGP.
Добавлять сети в процесс BGP можно несколькими способами. Первый, это использовать команду network как и в других протоколах. Второй, это применение редистрибуции, потренируемся как раз еще и с route-map :). Следует также учитывать, что при редистрибуции в IOS до версии 12.2(8)T по умолчанию включена автосуммаризация (auto-summary), так что будьте внимательны. Рассмотрим сразу два варианта, для этого у нас имеется 7 loopback интерфейсов на R5.Итак, заходим на него:

  • R5(config)#router bgp 2200
    R5(config-router)#network 50.50.50.0 mask 255.255.255.0 – добавляем сеть, в которой находится loopback интерфейс

Немного пояснений. В BGP можно добавлять несколькими способами. Первый, это использовать сети класса А, как в RIP (в нашем случае это была бы команда R5(config-router)#network 50.0.0.0) Тогда будут добавлены все интерфейсы (сети), подпадающие под этот диапазон, что не совсем грамотно. Второй вариант, это указать конкретную сеть с маской (как в примере выше). Но стоит учитывать, что нужно указывать именно конкретный адрес сети с конкретной маской, присутствующий на роутере. Другими словами, мы не смогли бы добавить нашу сеть 50.50.50.0/24 командой R5(config-router)#network 50.50.0.0 mask 255.255.0.0 (можете попробовать :)).
Продолжим:

  • R5(config-router)#exit
    R5(config)#ip access-list extended FOR_BGP – создаем список доступа для route-map. Разрешим для примера только 4 сети (первые 4 loopback интерфейса)
    R5(config-ext-nacl)#permit ip 100.1.1.0 0.0.0.255 any
    R5(config-ext-nacl)#permit ip 100.1.2.0 0.0.0.255 any
    R5(config-ext-nacl)#permit ip 100.1.3.0 0.0.0.255 any
    R5(config-ext-nacl)#permit ip 100.1.4.0 0.0.0.255 any
    R5(config-ext-nacl)#deny ip any any
    R5(config-ext-nacl)#exit
    R5(config)#route-map FILTER_NETWORK – создаем route-map
    R5(config-route-map)#match ip address FOR_BGP – привязываем созданный ранее список доступа
    R5(config-route-map)#exit
    R5(config)#router bgp 2200
    R5(config-router)#redistribute connected route-map FILTER_NETWORK – включаем редистрибуцию directly connected интерфейсов, причем попадать в BGP будут только те, которые разрешены в route-map
    R5(config-router)#exit
    R5(config)#exit
    R5#wr

Ну что же, теперь посмотрим, что у нас получилось.

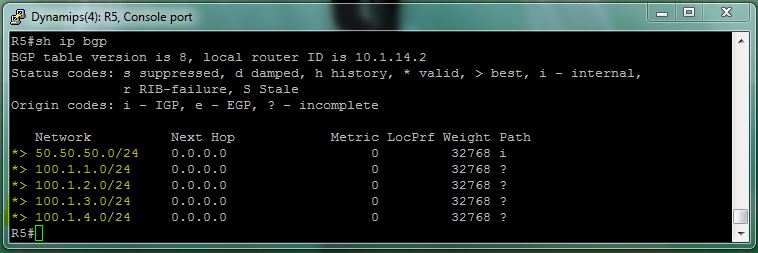

Роутер R5:

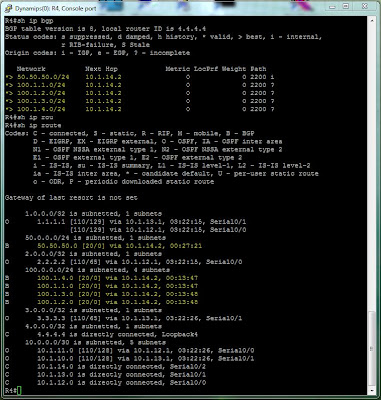

Роутер R4:


Все нормально, маршруты присутствуют как в таблице маршрутизации BGP, так и в общей таблице. Теперь, что мы видим на R1:

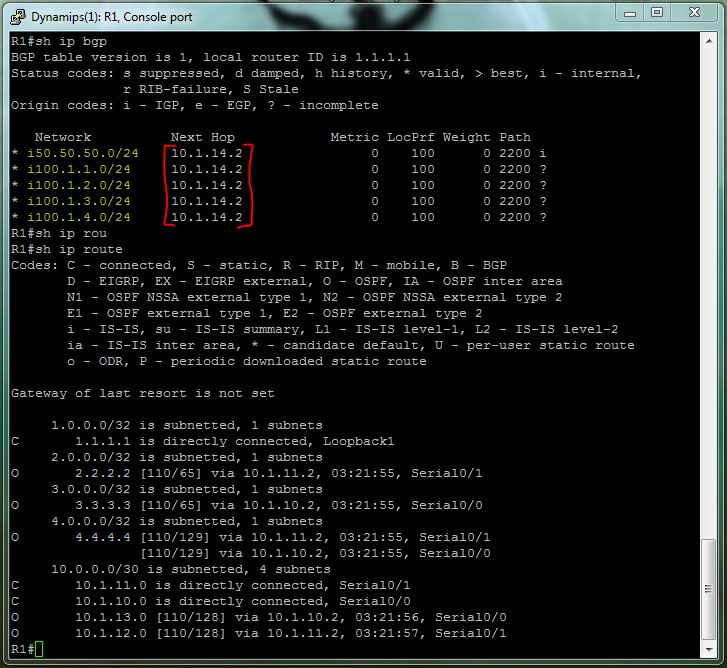

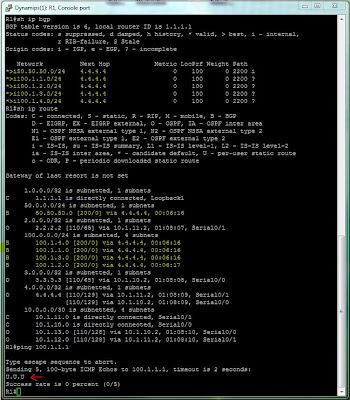

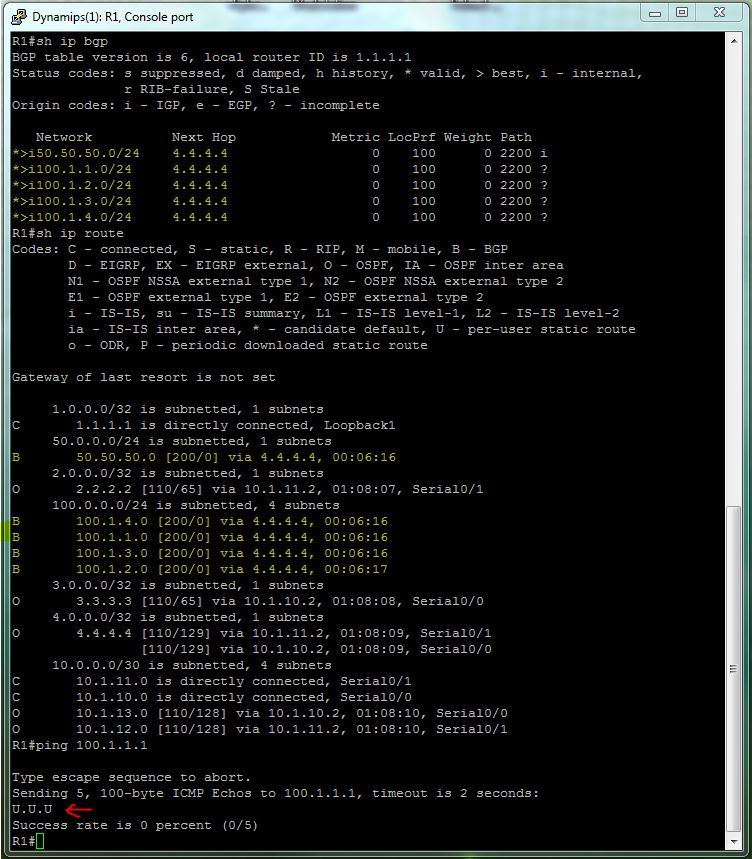

А видно, что что-то не так. Маршруты присутствуют в таблице маршрутизации BGP, но нет маркера «>», который обозначает лучший путь (то есть, маршрутов фактически нет). И вообще нет этих маршрутов в общей таблице маршрутизации.
Все это связано с еще одной особенностью протокола BGP, а именно с BGP синхронизацией. Она обозначает приблизительно следующее:
— не использовать и не объявлять маршруты, полученные через IBGP, пока эти же маршруты не будут получены через внутренний протокол маршрутизации (в нашем случае OSPF).
Применительно к нашей схеме получается такая ситуация, что, допустим, какой-то хост, находящийся за роутером R1, хочет попасть в сеть 100.1.1.0/24. Роутер R1 отошлет этот запрос дальше на роутер R2 или R3. Но ни один из этих роутеров не знает об этой сети и, следовательно, этот запрос будет сброшен.
Следует так же отметить, что BGP синхронизация ВКЛЮЧЕНА по умолчанию на версиях IOS до 12.2(8)T и ВЫКЛЮЧЕНА по умолчанию в версиях, начиная с 12.2(8)T. Выключение синхронизации в более новых версиях IOS связано с тем, что предполагается работа BGP на всех устройствах корпоративной сети. Другими словами, нам следовало бы запустить BGP и на роутерах R2 и R3. Но я специально не делал этого, чтобы показать вам эту особенность.
Но это не единственная особенность, которая мешает попаданию маршрутов в таблицу маршрутизации. Если вы посмотрите на картинку выше, вы заметите, что «Next hop» IP адрес у нас стоит роутера R5, о котором R1 тоже ничего не знает. И это следующий момент в BGP.
Правило гласит приблизительно следующее:
— для EBGP «соседей» менять «Next Hop» IP адрес на свой при объявлении маршрутов далее (касаемо нашей схемы это означает, что если роутер R1 объявляет маршруты роутеру R4, а тот в свою очередь роутеру R5, то R4 поменяет «Next Hop» адрес роутера R1 на свой).
— для IBGP «соседей» НЕ менять «Next Hop» IP адрес на свой при объявлении маршрутов далее (касаемо нашей схемы это означает, что при объявлении маршрутов роутером R5 роутеру R4, и далее роутеру R1, роутер R4 не поменяет «Next Hop» IP адрес на свой, что мы и видим на роутере R1).
Сделано это на тот случай, когда роутеры подключены в один сегмент (например Frame Ralay), но соседство установлено не «каждый с каждым». Тогда, чтобы исключить лишние скачки (Hops), и применяется это правило.
Решением проблемы в нашем случае может стать добавление IP адреса (сети) роутера R5 (10.1.14.2/30) в OSPF, но добавление внешних IP адресов во внутренний протокол маршрутизации это не грамотное решение и оно не применяется.
Итак, для решения нашей проблемы нам необходимо выключить BGP синхронизацию и заставить роутер R4 подставлять свой «Next Hop» IP адрес.
Заходим на R4:

  • R4(config)#router bgp 1100
    R4(config-router)#no synchronization – выключаем BGP синхронизацию
    R4(config-router)#neighbor 1.1.1.1 next-hop-self – задаем правило выставления себя в качестве «Next Hop» для роутера R1
    R4(config-router)#exit
    R4(config)#exit
    R4#wr
    R4#

Теперь отключим синхронизацию на роутере R1:

  • R1#conf t
    R1(config)#router bgp 1100
    R1(config-router)#no synchronization
    R1(config-router)#exit
    R1(config)#exit
    R1#wr
    R1#

Теперь проверим, что у нас получилось, и попробуем сделать ping на один из loopback интерфейсов роутера R5 с роутера R1:


Что мы имеем :). Видно, что маршруты у нас появились в общей таблице маршрутизации и приняты в таблице маршрутизации BGP. Но команда ping не проходит. Связано это с тем, что, несмотря на выключение BGP синхронизации и настройки замены «Next Hop» IP адреса, роутеры R2 и R3 все еще не знают о сетях 100.1.1.0/24, 10.1.2.0/24 и так далее.
По большому счету, для окончательной и грамотной настройки BGP нам необходимо включить и настроить этот процесс на всех роутерах Corporate network (надо создать full mesh топологию). Не делал я этого с начала поста, так как хотел показать особенности BGP.
Эту настройку я оставил напоследок, чтобы рассказать про еще одну возможность настройки BGP на роутерах, находящихся в одной автономной системе.
Это использование так называемых BGP peer groups. Они очень удобны, когда вам необходимо настроить IBGP соседство с несколькими роутерами с одинаковыми параметрами.
Итак, приступаем к заключительной части :). Начнем настройку с роутера R1:

  • R1#conf t
    R1(config)#router bgp 1100
    R1(config-router)#neighbor BGP_PEERS peer-group – создаем группу
    R1(config-router)#neighbor BGP_PEERS remote-as 1100 – задаем автономную систему (AS)
    R1(config-router)#neighbor BGP_PEERS update-source loopback 1 – делаем источником обновлений loopback интерфейс
    R1(config-router)#neighbor BGP_PEERS next-hop-self – задаем условие, чтобы роутер подставлял свой IP адрес в качестве «Next Hop»
    R1(config-router)#neighbor 2.2.2.2 peer-group BGP_PEERS – добавляем «соседей» и привязываем к ним конфигурацию группы
    R1(config-router)#neighbor 3.3.3.3 peer-group BGP_PEERS
    R1(config-router)#neighbor 4.4.4.4 peer-group BGP_PEERS
    *Mar 1 02:42:37.191: %BGP-5-ADJCHANGE: neighbor 4.4.4.4 Down Member added to peergroup
    R1(config-router)#network 1.1.1.1 mask 255.255.255.255 – чуть не забыл. Надо сделать так, чтобы роутер R5 знал, куда отсылать ответ на команду ping. Для этого добавляем IP адрес loopback интерфейса в процесс BGP
    R1(config-router)#exit
    *Mar 1 02:42:39.283: %BGP-5-ADJCHANGE: neighbor 4.4.4.4 Up
    R1(config)#exit
    R1#wr
    R1#

Если осталась индивидуальная конфигурация для какого-нибудь соседа, подпадающая под настройки группы, то ее можно смело убрать. Теперь все эти же действия необходимо произвести на остальных роутерах (R2, R3 и R4). Надеюсь, вы сможете это сделать уже сами. Делайте то же самое, только подставляйте соответствующие IP адреса.

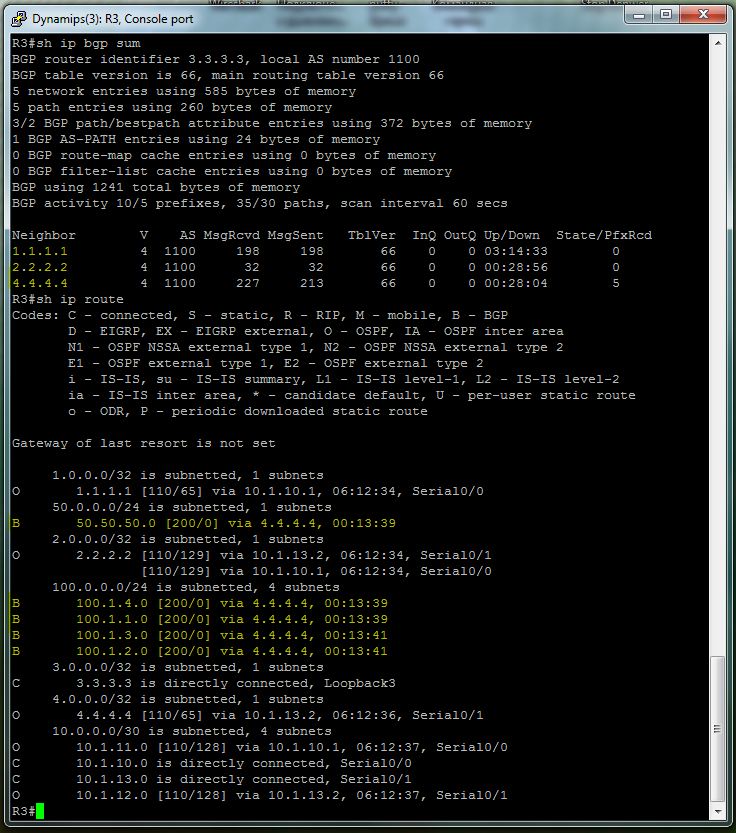

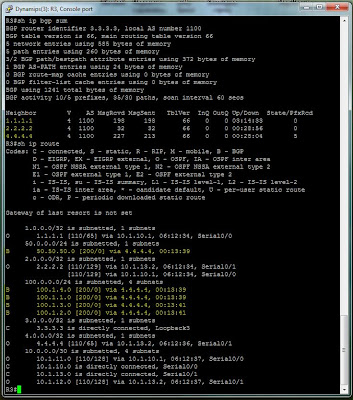

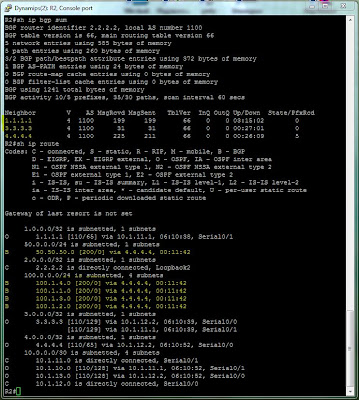

Приведу команды show на роутерах R2, R3, R4 после выполнения настроек:


Все в порядке. Пусть вас не пугает маршрут с маркером «r». Это обозначает лишь то, что роутер не может добавить этот маршрут в таблицу маршрутизации, так есть маршрут с меньшей административной дистанцией (AD), а именно, полученный через OSPF.
Из рисунков видно, что соседство установлено «каждый с каждым». Здесь следует отметить еще одну особенность BGP. Это правило «BGP Split horizon». Оно звучит приблизительно так:
— не объявлять маршруты, полученные через IBGP, другим соседям IBGP. Другими словами, если R2 получит маршруты от R4, то он уже не будет их рассылать дальше роутерам R1 и R3, так как они являются IBGP соседями.
Вот по этой причине мы и реализовали схему «каждый с каждым» (full mesh). В противном случае, если бы у R1 не было бы соседства с R4, то и маршрутов от R5 мы бы не увидели. Можете проверить, если хотите :).

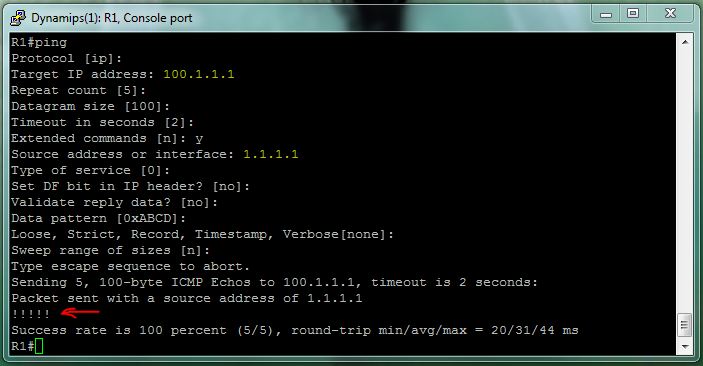

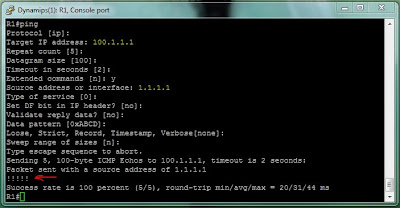

И теперь команда ping с роутера R1:


Я использовал так называемый расширенный режим команды ping, так как необходимо, чтобы источником (source IP) был 1.1.1.1. Все прошло успешно!!!
Как и обещал, приведу конфигурации роутеров для ориентировки и сверки (приведу только то, что настроено для экономии места):

Роутер R1:

hostname R1
interface Loopback1
ip address 1.1.1.1 255.255.255.255
interface Serial0/0
ip address 10.1.10.1 255.255.255.252
clock rate 2000000
interface Serial0/1
ip address 10.1.11.1 255.255.255.252
clock rate 2000000
router ospf 1
log-adjacency-changes
network 1.1.1.1 0.0.0.0 area 0
network 10.1.10.0 0.0.0.3 area 0
network 10.1.11.0 0.0.0.3 area 0
router bgp 1100
no synchronization
bgp log-neighbor-changes
network 1.1.1.1 mask 255.255.255.255
neighbor BGP_PEERS peer-group
neighbor BGP_PEERS remote-as 1100
neighbor BGP_PEERS update-source Loopback1
neighbor BGP_PEERS next-hop-self
neighbor 2.2.2.2 peer-group BGP_PEERS
neighbor 3.3.3.3 peer-group BGP_PEERS
neighbor 4.4.4.4 peer-group BGP_PEERS
no auto-summary

Роутер R2:

hostname R2
interface Loopback2
ip address 2.2.2.2 255.255.255.255
interface Serial0/0
ip address 10.1.12.1 255.255.255.252
clock rate 2000000
interface Serial0/1
ip address 10.1.11.2 255.255.255.252
clock rate 2000000
router ospf 1
log-adjacency-changes
network 2.2.2.2 0.0.0.0 area 0
network 10.1.11.0 0.0.0.3 area 0
network 10.1.12.0 0.0.0.3 area 0
router bgp 1100
no synchronization
bgp log-neighbor-changes
neighbor BGP_PEERS peer-group
neighbor BGP_PEERS remote-as 1100
neighbor BGP_PEERS update-source Loopback2
neighbor 1.1.1.1 peer-group BGP_PEERS
neighbor 3.3.3.3 peer-group BGP_PEERS
neighbor 4.4.4.4 peer-group BGP_PEERS
no auto-summary

Роутер R3:

hostname R3
interface Loopback3
ip address 3.3.3.3 255.255.255.255
interface Serial0/0
ip address 10.1.10.2 255.255.255.252
clock rate 2000000
interface Serial0/1
ip address 10.1.13.1 255.255.255.252
clock rate 2000000
router ospf 1
log-adjacency-changes
network 3.3.3.3 0.0.0.0 area 0
network 10.1.10.0 0.0.0.3 area 0
network 10.1.13.0 0.0.0.3 area 0
router bgp 1100
no synchronization
bgp log-neighbor-changes
neighbor BGP_PEERS peer-group
neighbor BGP_PEERS remote-as 1100
neighbor BGP_PEERS update-source Loopback3
neighbor 1.1.1.1 peer-group BGP_PEERS
neighbor 2.2.2.2 peer-group BGP_PEERS
neighbor 4.4.4.4 peer-group BGP_PEERS
no auto-summary

Роутер R4:

hostname R4
interface Loopback4
ip address 4.4.4.4 255.255.255.255
interface Serial0/0
ip address 10.1.12.2 255.255.255.252
clock rate 2000000
interface Serial0/1
ip address 10.1.13.2 255.255.255.252
clock rate 2000000
interface Serial0/2
ip address 10.1.14.1 255.255.255.252
clock rate 2000000
router ospf 1
log-adjacency-changes
network 4.4.4.4 0.0.0.0 area 0
network 10.1.12.0 0.0.0.3 area 0
network 10.1.13.0 0.0.0.3 area 0
router bgp 1100
no synchronization
bgp log-neighbor-changes
neighbor BGP_PEERS peer-group
neighbor BGP_PEERS remote-as 1100
neighbor BGP_PEERS update-source Loopback4
neighbor BGP_PEERS next-hop-self
neighbor 1.1.1.1 peer-group BGP_PEERS
neighbor 2.2.2.2 peer-group BGP_PEERS
neighbor 3.3.3.3 peer-group BGP_PEERS
neighbor 10.1.14.2 remote-as 2200
no auto-summary

Роутер R5:

hostname R5
interface Loopback1
ip address 100.1.1.1 255.255.255.0
interface Loopback2
ip address 100.1.2.1 255.255.255.0
interface Loopback3
ip address 100.1.3.1 255.255.255.0
interface Loopback4
ip address 100.1.4.1 255.255.255.0
interface Loopback5
ip address 100.1.5.1 255.255.255.0
interface Loopback6
ip address 100.1.6.1 255.255.255.0
interface Loopback7
ip address 50.50.50.1 255.255.255.0
interface Serial0/2
ip address 10.1.14.2 255.255.255.252
clock rate 2000000
router bgp 2200
no synchronization
bgp router-id 10.1.14.2
bgp log-neighbor-changes
network 50.50.50.0 mask 255.255.255.0
redistribute connected route-map FILTER_NETWORK
neighbor 10.1.14.1 remote-as 1100
no auto-summary
ip access-list extended FOR_BGP
permit ip 100.1.1.0 0.0.0.255 any
permit ip 100.1.2.0 0.0.0.255 any
permit ip 100.1.3.0 0.0.0.255 any
permit ip 100.1.4.0 0.0.0.255 any
deny ip any any
route-map FILTER_NETWORK permit 10
match ip address FOR_BGP

Ну что же, на этом хочу закончить этот пост. Сегодня получилось много текста, но, надеюсь, пост не был для вас скучным и вы вынесли из него что то полезное для себя :). Возможно в следующих постах я расскажу о различных аспектах тюнинга BGP. Так что не уходите далеко и заходите почаще :).
Источником вдохновения послужили уроки из курса BCSI CBT Nuggets.

По всем возникающим вопросам обращайтесь ко мне через комментарии или лично. Координаты можно найти вот тут.

С нетерпением жду вас в следующих постах!!!

С уважением, Ant0ni0n
Источник http://www.go-to-easyit.com/2011/10/bgp-cisco.html

Запись опубликована в рубрике *Lan&Wan, *Сети. Добавьте в закладки постоянную ссылку.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Я не спамер This plugin created by Alexei91
