Настройка OSPF на cisco Часть 2

Опубликовано 11/08/2014 автором Eugen

В прошлом посте мы настроили OSPF для нескольких зон (Areas), сделали редистрибуцию (redistribute) статических маршрутов в процесс OSPF, и настроили «тупиковую» зону (stub area).
Сегодня, я предлагаю вам настроить OSPF для NBMA сетей (нешироковещательные сети со множественным доступом), и сделаем мы все это с добавлением аутентификации в процесс OSPF.
Итак, приглашаю всех под кат…

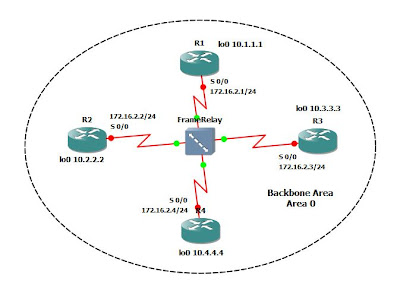

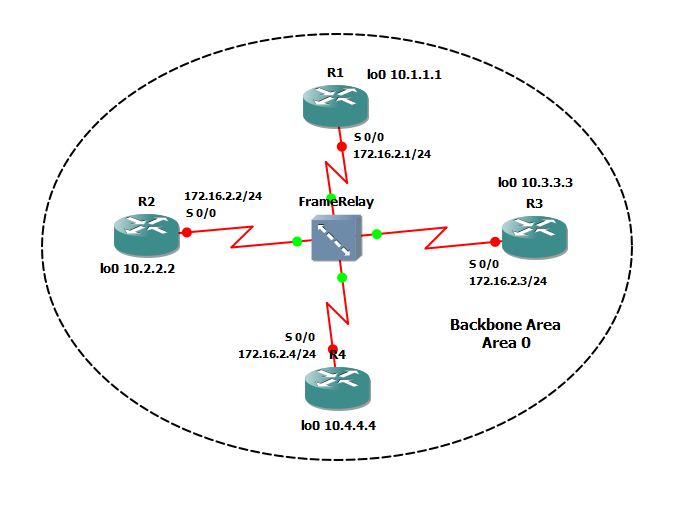

Схема для настройки будет следующая:


В данном примере будем использовать сетевую топологию Hub-and-Spoke (топология звезды). То есть, есть некий центральный узел, от которого расходятся связи ко всем остальных участникам. «Главным» роутером (DR) сделаем R1.
Для организации сети Frame Relay будем использовать встроенный в GNS3 свитч (Frame Relay switch). Как его настраивать, можно посмотреть в этом посте. Таблица используемых в свитче DLCI выглядит следующим образом:

  • R1 — R2 – DLCI 102
  • R1 — R3 – DLCI 103
  • R1 — R4 – DLCI 104
  • R2 — R1 – DLCI 201
  • R3 — R1 – DLCI 301
  • R4 — R1 – DLCI 401

Для проверки сетевой доступности будем использовать Loopback – интерфейсы на наших роутерах.
Успешным завершением нашей работы будем считать корректную работу процесса OSPF с аутентификацией, наличие сетей в таблице маршрутизации и сетевую доступность между Loopback – интерфейсами :).
Итак, приступим к настройкам :).
Заходим на роутер R1 и начинаем :):

  • R1>en
  • R1#conf t
  • R1(config)#int serial 0/0 – заходим в режим настройки интерфейса;
  • R1(config-if)#encapsulation frame-relay – включаем инкапсуляцию Frame Relay на интерфейсе;
  • R1(config-if)#ip address 172.16.2.1 255.255.255.0 – назначаем IP – адрес интерфейсу;
  • R1(config-if)#frame-relay map ip 172.16.2.2 102 – делаем «привязку» IP – адреса удаленного роутера («соседа») к локальному DLCI 102 в соответствии с нашей таблицей на Frame Relay switch, оговоренной выше;
  • R1(config-if)#frame-relay map ip 172.16.2.3 103
  • R1(config-if)#frame-relay map ip 172.16.2.4 104
  • R1(config-if)#ip ospf message-digest-key 1 md5 cisco – включаем аутентификацию в процессе OSPF на интерфейсе. 1 – идентификатор ключа (должен быть одинаковым на всех роутерах, участвующих в процессе). Md5 – указывает на использование хэш-алгоритма md5. cisco – пароль (должен быть одинаковым на всех роутерах);
  • R1(config-if)#no shutdown
  • R1(config-if)#exit
  • R1(config)#int loopback 0 – создаем loopback – интерфейс;
  • R1(config-if)#ip address 10.1.1.1 255.255.255.255 – назначаем ему IP – адрес;
  • R1(config-if)#exit
  • R1(config)#router ospf 1 – заходим и запускаем процесс OSPF;
  • R1(config-router)#network 172.16.2.0 0.0.0.255 area 0 – добавляем в OSPF нужные нам сети (или интерфейсы);
  • R1(config-router)#network 10.1.1.1 0.0.0.0 area 0
  • R1(config-router)#neighbor 172.16.2.2 – вручную прописываем «соседей» (neighbors), в отличие от стандартных настроек OSPF для широковещательных сетей;
  • R1(config-router)#neighbor 172.16.2.3
  • R1(config-router)#neighbor 172.16.2.4
  • R1(config-router)#area 0 authentication message-digest – включаем аутентификацию с md5 в OSPF;
  • R1(config-router)#exit
  • R1(config)#exit
  • R1#wr

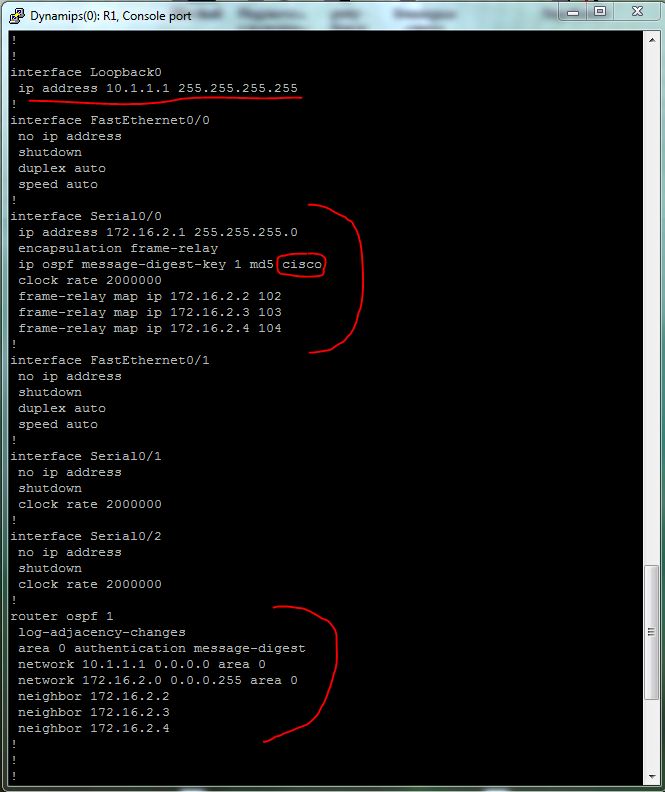

Давайте взглянем на то, что у нас получилось после конфигурации R1. Сделаем команду show run:


Вроде все в порядке :). Единственный вопрос, это наш пароль cisco отображается в открытом виде. Но это легко устранимо, достаточно в глобальном режиме конфигурации роутера прописать команду R1(config)#service password-encryption и пароль станет отображаться шифрованным.
Переходим к настройкам оставшихся роутеров.
Роутер R2:

  • R2>en
  • R2#conf t
  • R2(config)#int serial 0/0
  • R2(config-if)#encapsulation frame-relay
  • R2(config-if)#ip address 172.16.2.2 255.255.255.0
  • R2(config-if)#frame-relay map ip 172.16.2.1 201
  • R2(config-if)#frame-relay map ip 172.16.2.3 201 – обратите внимание, что все IP – адреса удаленных роутеров доступны через один и тот же DLCI (в отличие от настройки роутера R1). То есть, об удаленных роутерах (сетях) R2 будет получать информацию через R1;
  • R2(config-if)#frame-relay map ip 172.16.2.4 201
  • R2(config-if)#ip ospf message-digest-key 1 md5 cisco
  • R2(config-if)#no sh
  • R2(config-if)#exit
  • R2(config)#int loopback 0
  • R2(config-if)#ip address 10.2.2.2 255.255.255.255
  • R2(config-if)#exit
  • R2(config)#router ospf 1
  • R2(config-router)#network 172.16.2.0 0.0.0.255 area 0
  • R2(config-router)#network 10.2.2.2 0.0.0.0 area 0
  • R2(config-router)#neighbor 172.16.2.1 priority 10 – в данном случае прописываем только одного «соседа» (R1) и указываем, что у него приоритет равен 10, то есть он должен стать назначенным роутером (DR);
  • R2(config-router)#area 0 authentication message-digest
  • R2(config-router)#exit
  • *Mar 1 00:05:26.391: %OSPF-5-ADJCHG: Process 1, Nbr 172.16.2.1 on Serial0/0 from LOADING to FULL, Loading Done – это сообщение свидетельствует о том, что аутентификация прошла успешно, процесс OSPF заработал и «соседи» (neighbors) полностью «договорились» :);
  • R1(config)#service password-encryption
  • R2#wr

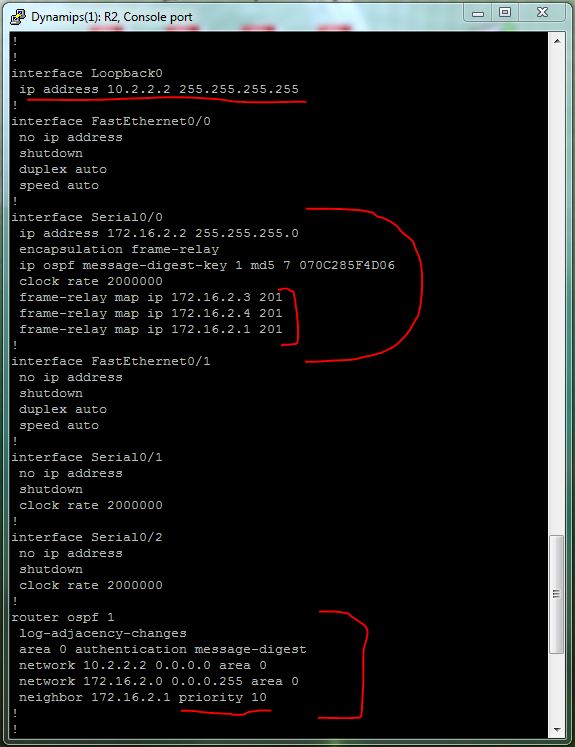

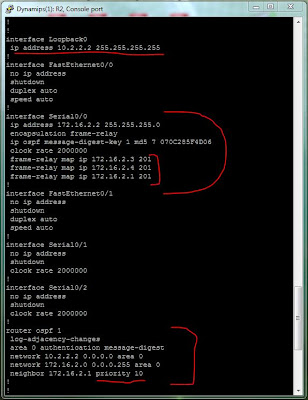

Посмотрим на нашу конфигурацию R2 (она будет такая же и на роутерах R3 и R4, только с соответствующими IP – адресами):


Как видно, всё что мы конфигурировали, всё присутствует :). Идем дальше.
Роутер R3:

  • R3>en
  • R3#conf t
  • R3(config)#int serial 0/0
  • R3(config-if)#encapsulation frame-relay
  • R3(config-if)#ip address 172.16.2.3 255.255.255.0
  • R3(config-if)#frame-relay map ip 172.16.2.1 301
  • R3(config-if)#frame-relay map ip 172.16.2.2 301
  • R3(config-if)#frame-relay map ip 172.16.2.4 301
  • R3(config-if)#ip ospf message-digest-key 1 md5 cisco
  • R3(config-if)#no shutdown
  • R3(config-if)#exit
  • R3(config)#interface loopback 0
  • R3(config-if)#ip address 10.3.3.3 255.255.255.255
  • R3(config-if)#exit
  • R3(config)#router ospf 1
  • R3(config-router)#network 172.16.2.0 0.0.0.255 area 0
  • R3(config-router)#network 10.3.3.3 0.0.0.0 area 0
  • R3(config-router)#neighbor 172.16.2.1 priority 10
  • R3(config-router)#area 0 authentication message-digest
  • R3(config-router)#exit
  • R3(config)#service password-encryption
  • R3(config)#exit
  • R3#wr
  • *Mar 1 00:05:07.623: %OSPF-5-ADJCHG: Process 1, Nbr 172.16.2.1 on Serial0/0 from LOADING to FULL, Loading Done
  • R3#

Роутер R4:

  • R4>en
  • R4#conf t
  • R4(config)#int serial 0/0
  • R4(config-if)#encapsulation frame-relay
  • R4(config-if)#ip address 172.16.2.4 255.255.255.0
  • R4(config-if)#frame-relay map ip 172.16.2.1 401
  • R4(config-if)#frame-relay map ip 172.16.2.2 401
  • R4(config-if)#frame-relay map ip 172.16.2.3 401
  • R4(config-if)#ip ospf message-digest-key 1 md5 cisco
  • R4(config-if)#no sh
  • R4(config-if)#exit
  • R4(config)#int loopback 0
  • R4(config-if)#ip address 10.4.4.4 255.255.255.255
  • R4(config-if)#exit
  • R4(config)#router ospf 1
  • R4(config-router)#network 172.16.2.0 0.0.0.255 area 0
  • R4(config-router)#network 10.4.4.4 0.0.0.0 area 0
  • R4(config-router)#neighbor 172.16.2.1 priority 10
  • R4(config-router)#exit
  • R4(config)#service password-encryption
  • R4(config)#exit
  • R4#wr
  • R4#
  • *Mar 1 00:05:31.479: %OSPF-5-ADJCHG: Process 1, Nbr 0.0.0.0 on Serial0/0 from ATTEMPT to DOWN, Neighbor Down: Dead timer expired – вот такое сообщение может появиться, если вы забудете что то прописать :). А забыли мы включить аутентификацию в режиме настройки OSPF. Чтобы это исправить, делаем следующее:
  • R4#conf t
  • R4(config)#router ospf 1
  • R4(config-router)#area 0 authentication message-digest
  • R4(config-router)#exit
  • R4(config)#exit
  • R4#wr
  • *Mar 1 00:10:37.463: %OSPF-5-ADJCHG: Process 1, Nbr 172.16.2.1 on Serial0/0 from LOADING to FULL, Loading Done – все заработало :);
  • R4#

Так что будьте внимательны и аккуратно все настраивайте на каждом устройстве.
Теперь осталось все проверить. Посмотрим на таблицы маршрутизации наших роутеров, таблицы «соседей» (neighbors), проверим сетевую доступность между loopback – интерфейсами.

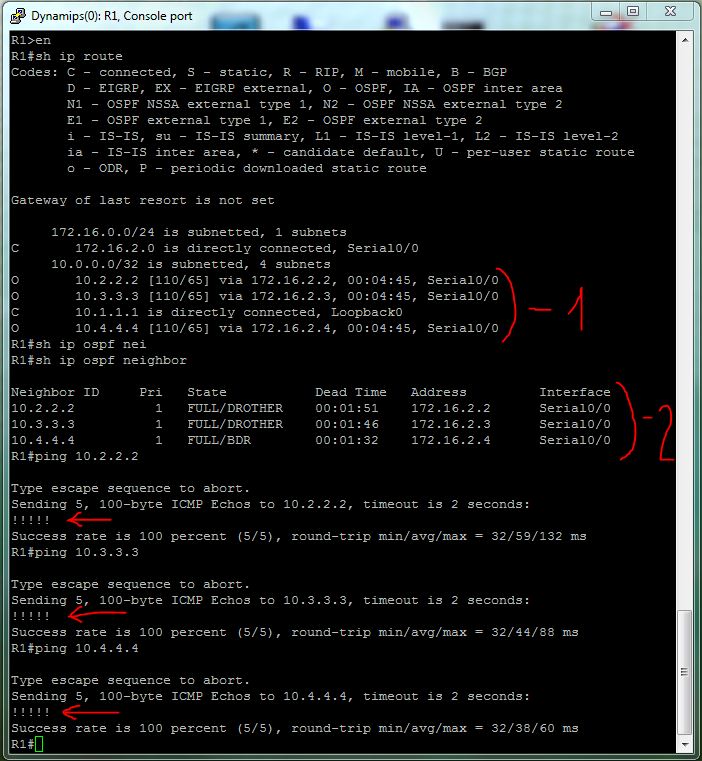

Роутер R1:

  • 1 – в таблице маршрутизации присутствуют все нужные нам маршруты;
  • 2 – в таблице «соседей» (neighbors) присутствуют все три роутера, причем R4 – прописан как BDR, но даже если DR пропадет и R4 станет главным, то связи между роутерами не будет, так как между ними нет «соседства» и топология наша – это «звезда» + у нас нет соответствующих настроек на Frame Relay switch (нет соответствующих DLCI).

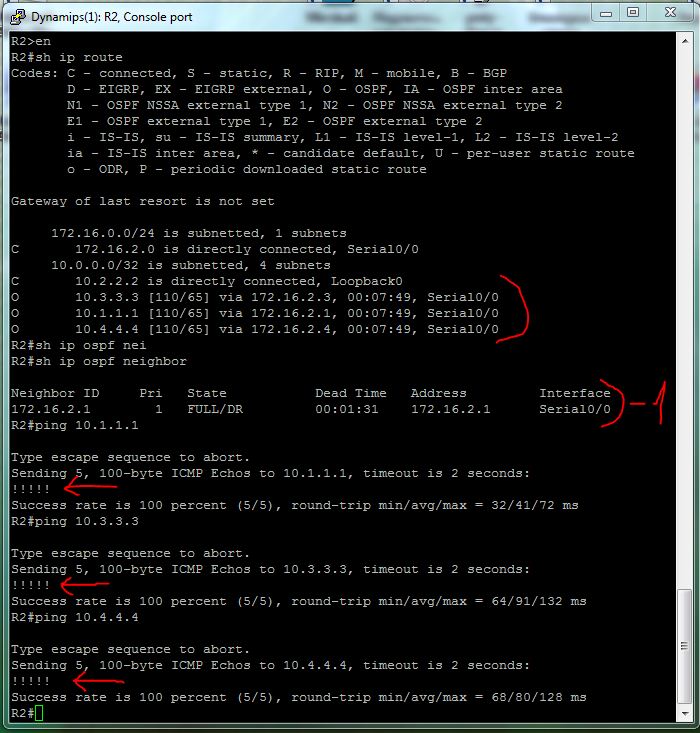

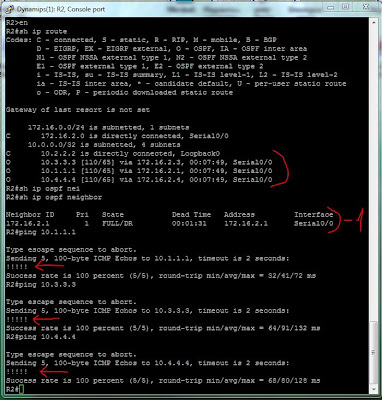

Роутер R2:

  • 1 – видно, что в таблице «соседей» (neighbors) только роутер R1.

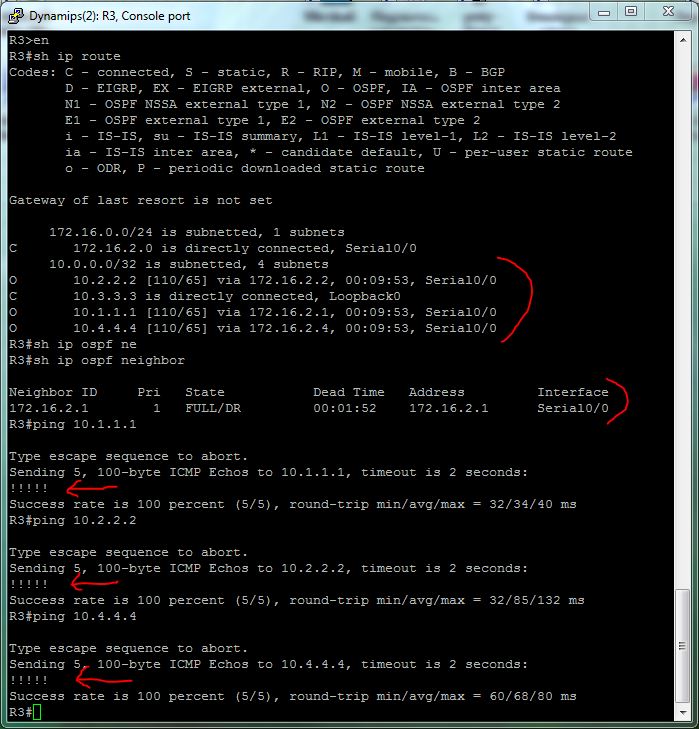

Роутер R3:

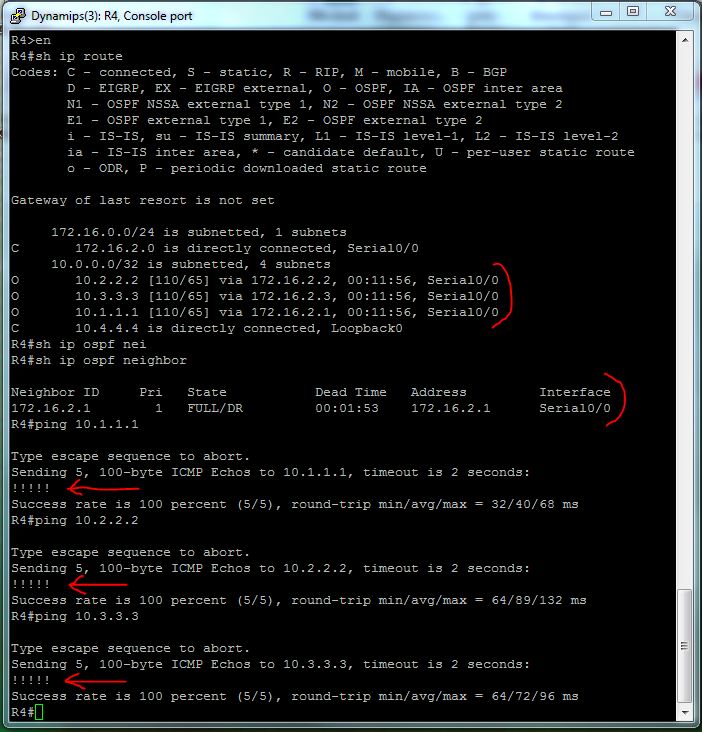

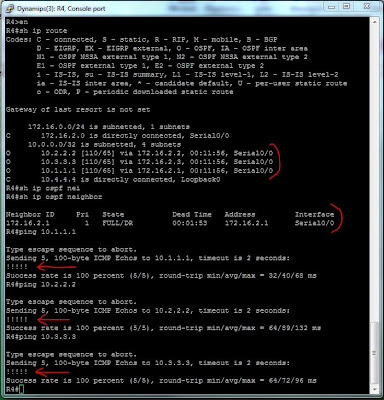

Роутер R4:


Итак, как видно из рисунков, у нас все работает. Поздравляю вас!!!
Сегодня мы настроили OSPF с аутентификацией для нешироковещательных сетей со множественным доступом (NBMA networks), научились настраивать роутеры cisco работать по сети Frame Relay.
На этом хочу закончить этот пост и вторую часть настроек протокола динамической маршрутизации OSPF. Надеюсь, мой пост был полезным, любознательным и интересным :).
Думаю, можно будет написать и третью часть по протоколу OSPF, там можно рассмотреть оставшиеся нюансы. Так что милости прошу, приходите :).
А пока, желаю всем удачи в нелегком мире настроек сетевого оборудования!!!

Если возникли вопросы, комментарии или еще что то, то смело пишите!!!

С уважением, Ant0ni0n.
